SX2系列箱式電阻爐說明書
一、SX2系列箱式電阻爐用途：
本系列箱式電阻爐又稱實驗室電爐或馬弗爐。與相應的熱電偶和溫度控制臺配套使用，能在
額定溫度范圍內自動測溫控溫。適用于大專院校、科研及環保單位的實驗室，作元素分析
測定及一般小型件淬火，退火，回火等熱處理作業。
二、SX2系列箱式電阻爐相關產品參數：
額定功率（Kw） | SX2-2.5-10 | SX2-4-10 | SX2-8-10 | SX2-12-10 |
額定電壓 | 220 | 220 | 380 | 380 |
額定溫度（℃） | 1000 | 1000 | 1000 | 1000 |
相數 | 1 | 1 | 3 | 3 |
空爐升溫時間 | ≤60 | ≤80 | ≤90 | ≤100 |
空爐損耗功率 | ≤1.2 | ≤1.8 | ≤2.8 | ≤3.6 |
電源頻率（Hz） | 50 | 50 | 50 | 50 |
爐膛尺寸 (I×b×h)（mm） | 80×120×200 | 120×200×300 | 160×250×400 | 200×300×500 |
外型尺寸 (I×b×h)（mm） | 500×440×575 | 500×460×630 | 610×580×720 | 690×610×870 |
重量 | 61 | 100 | 170 | 240 |

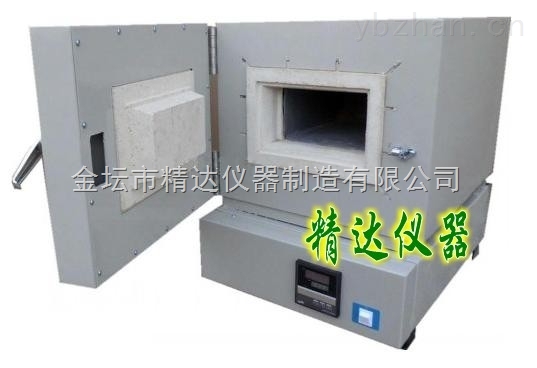

三、SX2系列箱式電阻爐結構簡介：
本系列電阻爐外型均為長方體,爐殼采用優質冷軋鋼板折邊焊接制成,工作室有優質碳化硅耐火材料制成,爐膛與爐殼之間用優質保溫材料作保溫層.為了減少爐口的熱量散失,提高爐膛內溫度的均勻性,在爐門內側裝有優質耐火材料制成的擋熱板.爐內溫度的測量,指示和調節自動控制系統由XMT系列溫度控制儀來完成.儀表內設斷偶保護裝置,在加熱過程中當測溫?zé)犭娕紨嗦窌r(shí),可自動切斷電源,以保證電爐及被處理工件的安全。
四、SX2系列箱式電阻爐安裝和使用：
1. 電爐不需特殊安裝,只需平放在室內地面或臺架上?？刂破鲬?yīng)放在工作臺上,工作臺面的傾斜度不得超過5度.控制器離電爐zui小距離不得少于0.5米.控制器不宜放在電爐上面,以免影響控制器正常工作.
2. 與控制器及電爐相連的電源線,開關及熔斷器的負載能力應稍大于電爐的額定功率.
3. 接線時,首先轉松控制器外殼左右兩側的螺釘,然后將罩殼上翻,按圖示接好電源線.
控制器與電爐的連線及熱電偶連接線(使用補償導線).將熱電偶從熱電偶固定座的小孔中插入爐膛,孔與熱電之間間隙用石棉繩堵塞,然后固定.(注意:電源的相-與中線不可接反,為了操作安全,控制器和電爐均需可靠接地)
4. 檢查接線無誤后即可通電,首先合上電源開關,然后將控制器面板上的鈕子開關拔向開的位置,調節設定按鈕,把溫度設定到您所需要的度數上，如果把設定開關拔向測量位置上,紅燈滅(NO),亦有接觸器的吸合聲響,電爐通電,電流表指示加熱電流值,溫度隨爐內溫度升高而徐徐上升,說明工作正常.當溫度上升至設定的所需要溫度時,紅燈滅(NO),綠燈亮(YES),電爐自動斷電,停止升溫.稍后,當爐內溫度稍微下降,綠燈滅,紅燈亮,電爐又自動通電.周而復始,達到自動控制爐內溫度的目的.
5. 為了檢查斷偶保護裝置是否正常工作,其方法是:松開熱電偶一端,此時測溫指示迅速上升到zui高點亦自動切斷加熱電源,則斷偶裝置良好,重新接好的熱電偶后,可正常工作.
6. 烘爐,當電爐*次使用或長期停用后再次使用時,必須進行烘爐.
其過程如下:當室溫升到200℃ 4小時(打開爐門讓水蒸氣散發)當200℃到600℃ 4小時(關閉爐門)當600℃到800℃ 2小時(關閉爐門)
