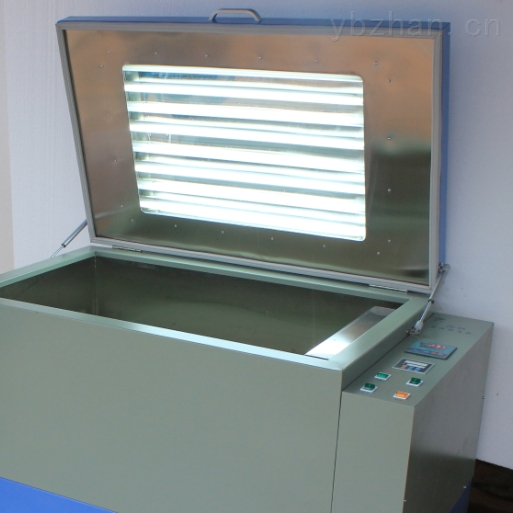

光照恒溫振蕩器說明書RH-QG
一、性質：
1.箱體的隔熱材料采用聚胺酯現場發泡塑料。
2.內膽是鏡面不銹鋼，有較強的抗腐蝕能力。
3.全玻璃式箱門方便觀察工作內腔。
4.為保護制冷壓縮機，控制線路設計有斷電保護和4分鐘延時功能。
5.溫度采用智能溫控儀自動控制，觸摸式鍵使用方便和紅色LED顯示器數字直觀清晰。
6.振蕩器采用無級調速，振蕩平穩無振動，無噪聲。
7.彈簧試瓶架特別適合作多種對比實驗的生物樣品的培養制備。
8.本儀器還帶光照培養，更方便用戶使用。
二、 技術指標：
型號：RH-QG
電 源：220V 50Hz
使用電源：220V 50Hz
整機功率：1180W
定時范圍：0~120分（或常開）
振蕩頻率：起動—280轉/分,可調
振蕩幅度：20mm
恒溫范圍：5—60℃
振蕩方法：回旋（標配回旋，如果需要往復式或雙功能式請?zhí)崆罢f明）
溫控精度：0.5℃
光照功率：30W×6
搖板尺寸：820*500mm
光照度：0-12000LX(六級可調)
外形尺寸：115×70×95cm
三、光照恒溫振蕩器說明書RH-QG
1、將需振蕩培養的樣品夾在托盤夾具上，接通電源，合上電源開關指示燈亮，表明機內電源已經接通
①閉合電源開關，這時上排顯示為原始轉速值。（上次運行速度）下排顯示為原始定時值。
②按《 》（速度快慢）鍵設定所需要的轉速。
③按H（小時）鍵設定小時檔，按M（分鐘）鍵設定分鐘檔。（設定0時0分表示不定時常開連續運行狀態）
④設定完所有的數據后，按RUN（啟動）鍵啟動，按STOP（停止）可以隨時停止運行。（此時定時也結束）
⑤綠為運行燈，紅為停止燈。相應指示燈亮表示控制器為相應狀態。
2、溫度的設置：
（1）、設定溫度：按SET鍵可設定溫度。按一下SET鍵下排數碼管數據閃動（上排正常測溫），此時儀表計入溫度設定狀態，按△鍵設定值增加，按▽鍵設定值減小，再按一下SET鍵儀表回到正常工作狀態溫度設定完畢。
（2）、傳感器誤差的修正：按SET鍵3秒進入儀表內層菜單，選定參數SC后配合△或▽鍵可修正誤差。顯示分辨率為0.1度傳感器誤差的修正的范圍為±19.9，顯示分辨率為1度的修正范圍為±50度。完成后再按SET鍵3秒退出。儀表出廠時修正值為0。
（3）、啟動自整定：本產品能適應絕大多數控制系統，只有控制效果特別不好時方可啟動自整定。方法一：儀表上電后按移位鍵3秒啟動自整定。方法二：按SET鍵3秒可開啟自整定。自整定進行時Atu指示燈閃爍，其過程是儀表控制加熱系統在設定點附近波動二次，當Atu指示燈滅時自整定結束，新的PID
參數被鎖存在芯片中。
6、制冷壓縮機延時保護：壓縮機一輪工作完畢后需通過毛細管泄除蒸發器內的壓力，在泄壓過程中壓縮機帶壓啟動可能會損毀壓縮機。壓縮機再次啟動需延時120-200秒對壓縮機進行保護。參數Alt即壓縮機再啟動延時保護時間。
7、制冷控制的介入與分離：當設定的溫度低于某個溫度點（參數AFL）時壓縮機必須連續工作，系統以能耗平衡法穩定溫度。當設定的溫度高于某個溫度點（參數AFH）時則不需要壓縮機參與工作，系統只需補溫即可穩定溫度。
儀表工作方式的設定及各參數說明（按SET鍵3秒可進入內層工作參數）
代號 | 參數含義 | 說明 | 設置范圍 | 默認 |
AL1 | 制冷啟動偏差 | 制冷啟動的溫度控制點 | 0-全量程 | 0.3 |
AL2 | 報警參數 | 報警繼電器動作的溫度控制點 | 0-全量程 | 10.0 |
ALt | 制冷延時時間 | 壓縮機再次啟動延時保護的時間 | 0-999秒 | 140 |
AFL | 制冷全開點 | 設定的溫度低于AFL時制冷不停機 | 0-全量程 | 10.0 |
AFH | 制冷全關點 | 設定的溫度高于AFH時制冷不啟動 | 0-全量程 | 35.0 |
FAL | 制冷點回差 | 制冷輸出動作不靈敏區 | 0-全量程 | 1 |
P | 比例帶 | 若P=0，為位式控制。P值不為0時儀表為比例輸出PID控制，P為動態工作范圍。 | 1℃-200℃ | 10 |
Hyc | 主輸出回差 | 主輸出動作不靈敏區（P=0時出現） | 0-50℃ | 0.2 |
I | 積分時間常數 | 消除靜差，儀表對輸出能量調控的強度。I值越小調控能力越強。 | 0-999秒 | 120 |
d | 微分時間常數 | 預調能力，測量值發生變化時，對輸出能量的調控速度。D值大反應就快。 | 0-999秒 | 30 |
T | 比例周期 | 加熱及終斷時間總和為一個周期。儀表通過調節加熱及終斷控制輸出功率 | 1-200秒 | 3 |
Sc | 測量值偏置 | 傳感器誤差修正 | ±19.9 | 0 |
At | 自動適應 | 儀表自動選擇合適的控制參數的過程 | 0關/1開 | 0 |
EP | 比例帶偏移 | 用于阻止儀表首次開機時的溫度過沖 | 10 | 10.0 |
LcK | 參數鎖 | 0：不鎖定； 1：鎖定內層參數； 2：鎖定所有參數 | 0-2 | 0 |
四、注意事項:
1、光照振蕩器應可靠接地。
2、為保證冷凝器有效的散熱，冷凝器與墻壁之間距離大于100mm。箱體頂部至少有300mm空間。
3、光照振蕩器在搬運、維修、保養時，應避免劇烈碰撞，大傾斜度小于45度。
4、本培養箱制冷工作時，不宜使箱內溫度與環境之差大于25度。
5、嚴禁含有易揮發性化學溶劑、爆炸性氣體和可燃性氣體置于箱內，培養箱附近不可使用可燃性噴霧劑，一以免電火花引燃。
6、為防止污染，低溫使用時應盡量避免在工作室內壁上凝結冰珠。
7、制冷系統工作時，應避免頻繁開箱門，這對保持溫度穩定，防止灰塵、污物進入均有好處。
